井下超聲波流量計概述

明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類?？梢杂糜诜菨M管狀敞開渠道測量自由表面自然流的流量?jī)x表。非滿管態流動的水路稱作明渠，測量明渠中水流流量的稱作明渠流量計。明渠流量計除圓形外，還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠；火電廠引水和排水渠、污水治理流入和排放渠；工礦企業水排放以及水利工程和農業灌溉用渠道。

明渠流量計主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。

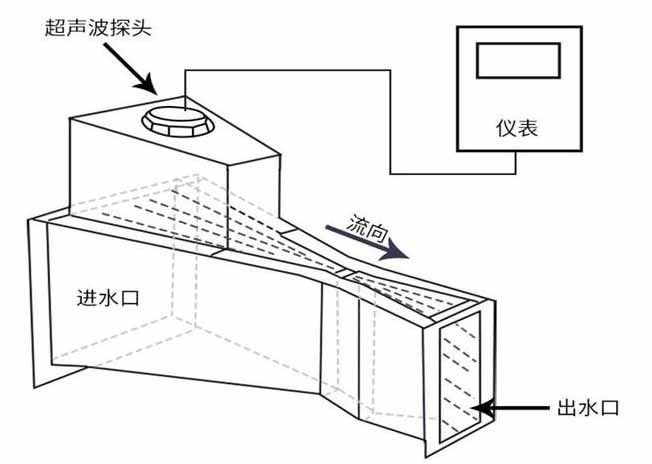

井下超聲波流量計工作原理

明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位，可以根據相應量水堰槽的水位-流量關系，求出流量。

常用的量水堰槽種類。

采用超聲波回波分析原理，當被測介質全部通過堰槽形成自由流時，其流量與堰槽上游水位形成對應關系，通過測量水位的高度再進行一系列換算就可以得出相應流體的流量。

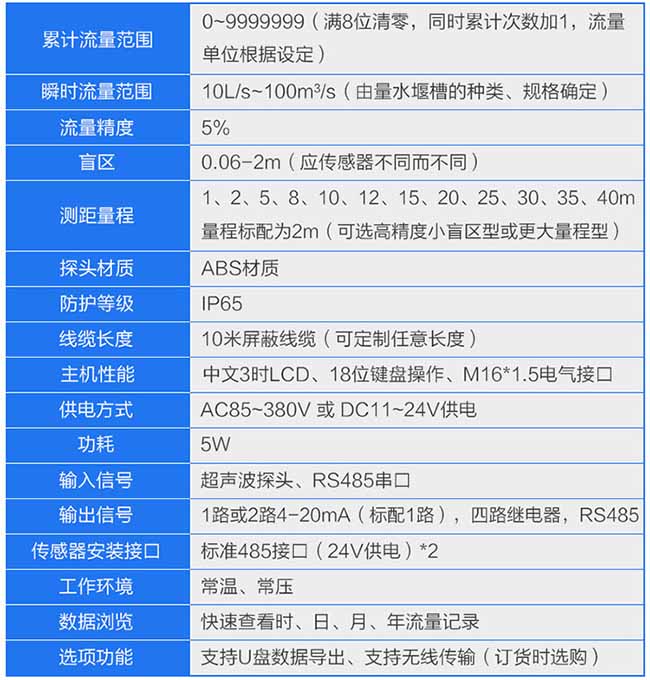

井下超聲波流量計產品參數

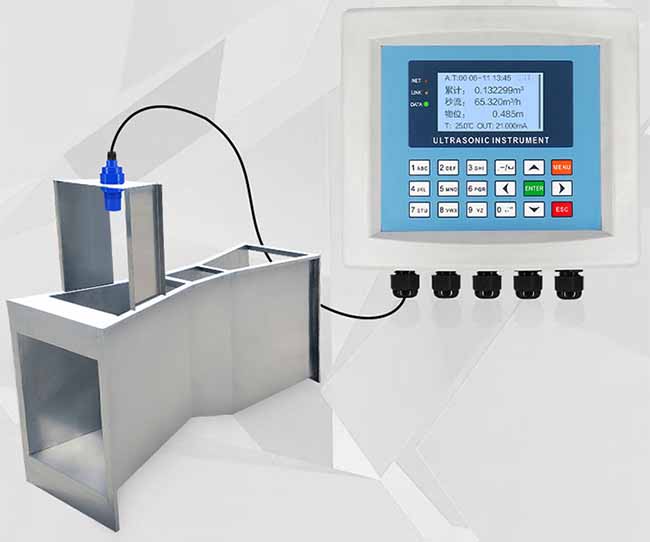

井下超聲波流量計儀表顯示

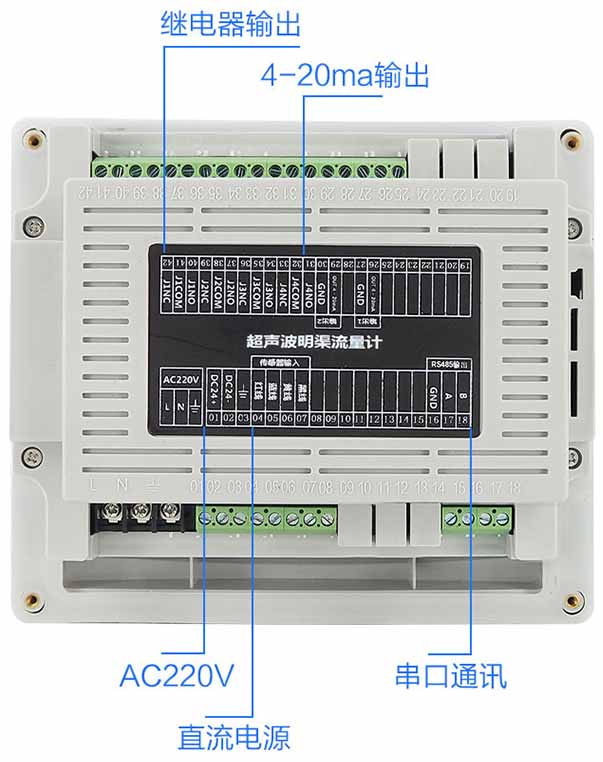

井下超聲波流量計接線介紹

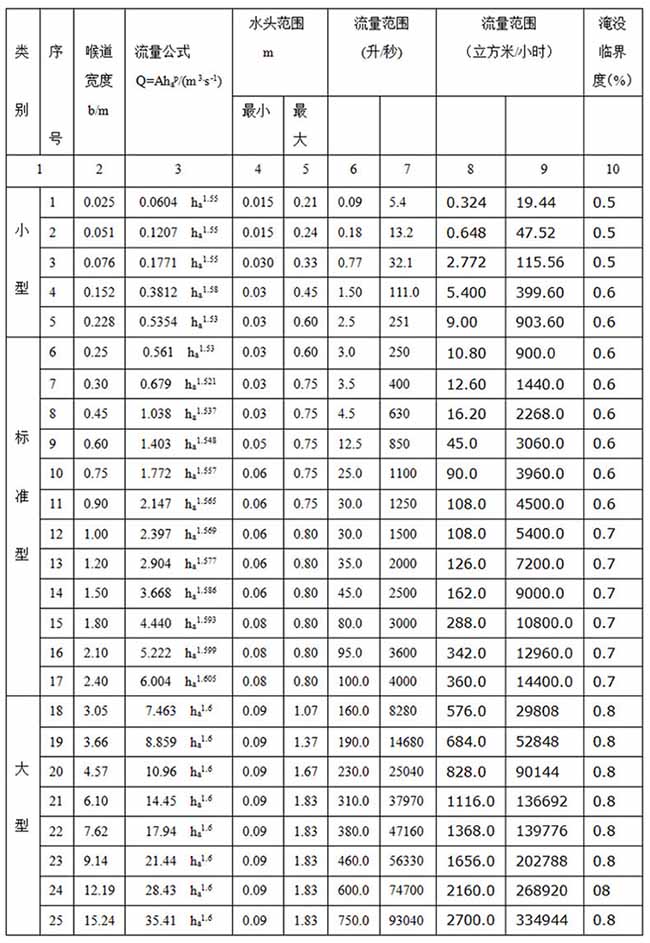

井下超聲波流量計巴歇爾槽尺寸圖

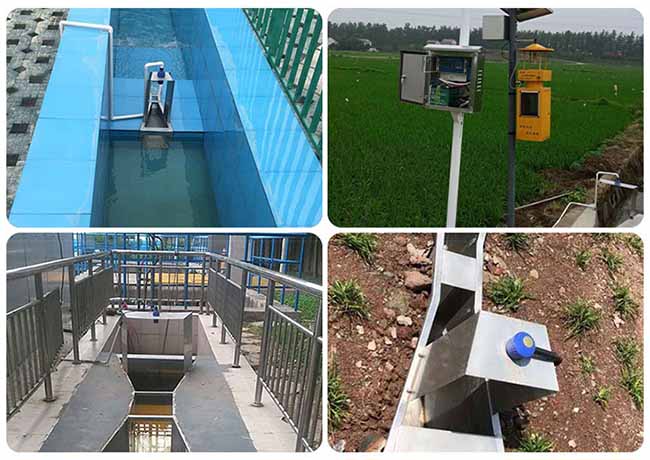

井下超聲波流量計產品應用

井下超聲波流量計儀表安裝原則

1）換能器發射面到*低液位的距離，應小于選購儀表的量程；

2）換能器發射面到*高液位的距離，應大于選購儀表的盲區；

3）換能器的發射面應該與液體表面保持平行；

4）儀表安裝在渠中央或靜水井上。

5）儀表需安裝在堰板或堰槽的上游。

井下超聲波流量計安裝注意事項

1）儀表外殼*好與大地可靠相連；

2）電線、電纜保護管，要注意防止積水過多；

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，*好在儀表的進出線端另外安裝專用的防雷裝置；

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，*好在液位儀周圍加設防高、低溫裝置；
