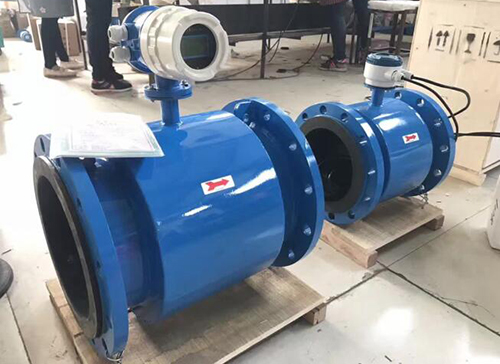

化工污水流量計由傳感器和轉換器兩部分構成。它是基于法拉*電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

化工污水流量計特點：
1、電磁流量計的量程范圍寬（*大流量/*小流量）。
2、除可測量一般導電液體的體積流量外，還可用于測量 強酸、強堿等強腐蝕液體和泥漿、礦漿和紙漿等。
3、雙向測量系統，可測正向流量、反向流量。
4、電磁流量計的測量結果與的壓力 溫度密度粘度 電導率等 物理參數無關不受環境影響。
5、性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。

化工污水流量計工作原理

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B，測量管內徑 d 與平均流速 V的乘積、電動勢 E（流量信號）由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中：

E---------為電*間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于 K 為常數，勵磁電流是恒流的，故 B 也是常數，則由（1-1）式可知，體積流量 Q 與信號電壓 E 成正比，即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此，只要測量出 E 就可確定流量 Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

化工污水流量計執行標準及技術參數

1 產品執行標準

產品性能符合電磁流量計行業標準 JB/T9248-2008 及 JJG1033-2007 要求。

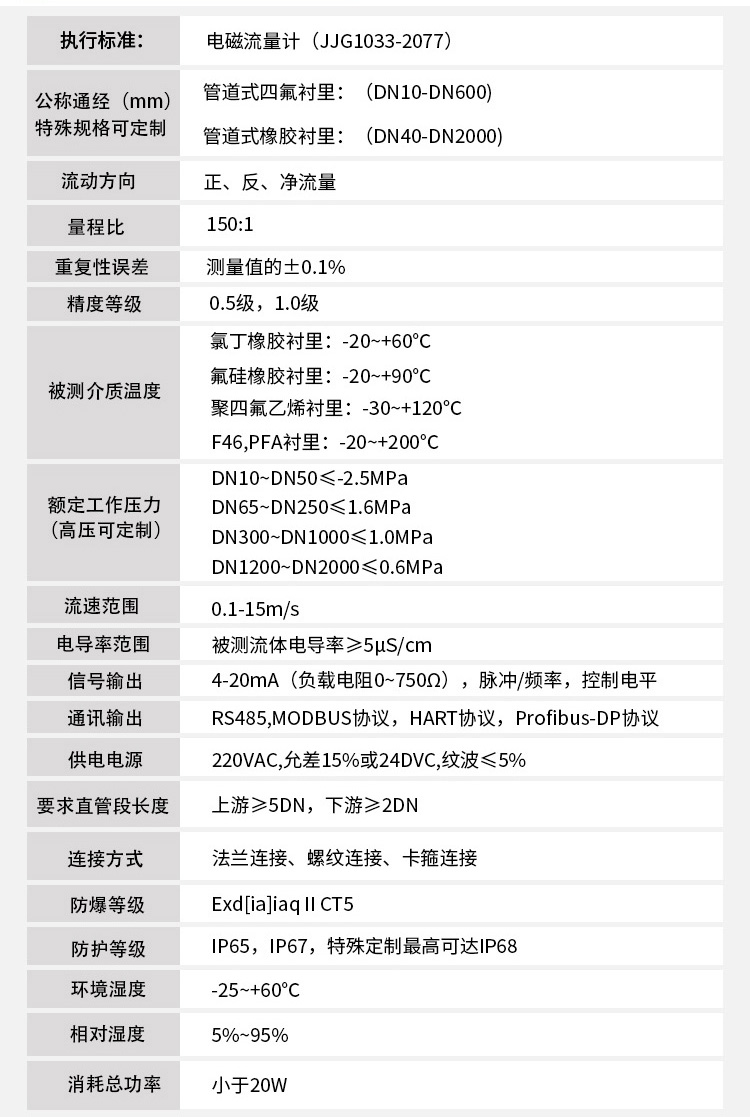

2 主要技術指標

化工污水流量計儀表選型

儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的，請?zhí)貏e注意。具體注意事項如下：

1.被測流體名稱和其化學性能。

2.*大流量、*小流量和常用流量。推薦：常用流量應選擇在 1～3m/s 流速段內，如果不符，請用戶調整所選儀表的口徑規格。

3.*高工作壓力。

4.*高工作溫度、*低工作溫度。

5.被測流體必須具備一定的導電性，導電率≥5μs/cm。

6.*大流量和*小流量必須符合表 2-1 的數據。

7.實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。

8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。

9.確定是否有負壓情況存在。

10.電*和襯里材料的選擇應滿足流體介質的化學性能。

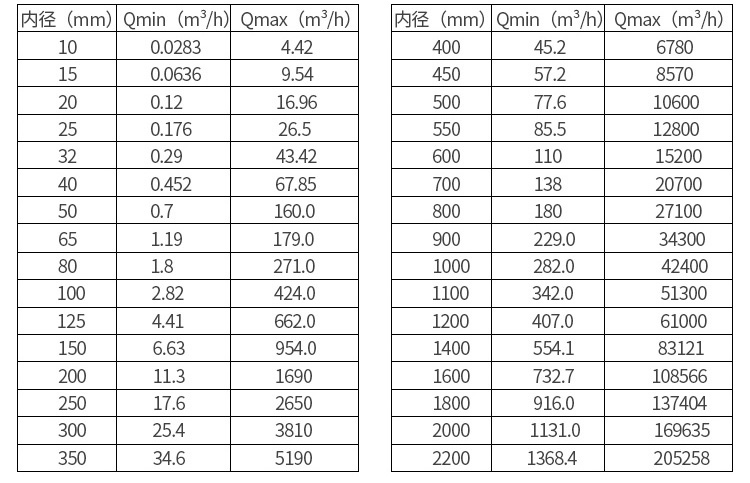

化工污水流量計公稱通徑與流量范圍

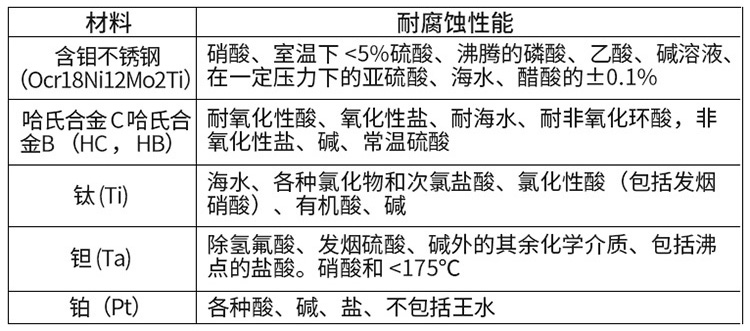

化工污水流量計電*材料的選擇

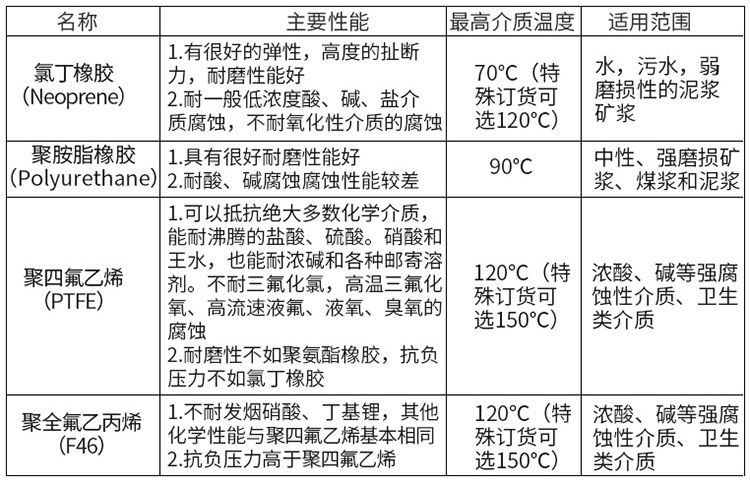

化工污水流量計襯里材料的選擇

化工污水流量計襯里材料的性能及適用范圍：
1、氯丁橡膠：可耐高溫下的醋酸、草酸、氨水、忌強氧化劑。適用于一般的弱酸 、 弱堿、鹽溶液。介質溫度：0-60 ℃
2、聚氨脂橡膠：有*好的耐磨性能（相當于天然橡膠的十倍）。耐弱酸弱堿。適用于 中性、強磨損的礦漿、煤漿、泥漿、污水、水。介質溫度：0-70℃，有較好的耐腐蝕性。介質溫度：0-1230 ℃（但不耐沖擊，可協議）
3、氧化鋁陶瓷：有較好的耐腐蝕性。介質溫度：0-1200 ℃（但不耐沖擊）
4、聚四氟乙烯： 能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機濃劑。耐磨性和粘接性能較差。適用于濃酸、堿等強腐蝕性介質、衛生類介質。 介質溫度：0-100℃（130-180℃協議）
5、聚全氟乙丙烯：耐腐蝕性能稍低于聚四氟乙烯，其他化學性能基本相同，抗負壓能力高于聚四氟乙烯，耐高溫：0-130℃。

化工污水流量計電*材料的性能及適用范圍：
1、不銹鋼(1Cr18Ni8Ti)：適用于工業用水、生活用水、污水等具有弱腐蝕性的介質，較經濟。
2、含鉬不銹鋼：對于硝酸，室溫下＜5% 硫酸、沸騰的磷酸、蟻酸、堿溶液，在一定壓力下的亞硫酸、海水、醋酸等介質，有強的耐蝕性?？蓮V泛用于石油化工、尿素、維尼 綸等工業。
3、哈氏合金B(yǎng)：對沸點以下一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機 酸等非氧化性酸、堿、非氧化性鹽液的腐蝕，適用于腐蝕性較強的場合。
4、哈氏合金C：能耐氧化性酸，如硝酸、混酸或酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe3+Cu2+ 下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶酸，海水的腐蝕。
5、鈦（Ti)：能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）有機酸、 堿等腐蝕，不耐較純的不還原性酸（如硫酸、鹽酸）的腐蝕。但如酸中含 有氧化劑（如Fe 3+、Cu 2+ 則耐腐蝕性大為降低.
 6、鉭Ta：適用：濃鹽酸、硝酸、硫酸等大多數酸液，包括沸點的鹽酸、硝酸和175℃以下的硫酸。不適用堿、氫氟酸、發煙硫酸；
 7、鉑(Pt):各種酸、堿、鹽，不包括王水。

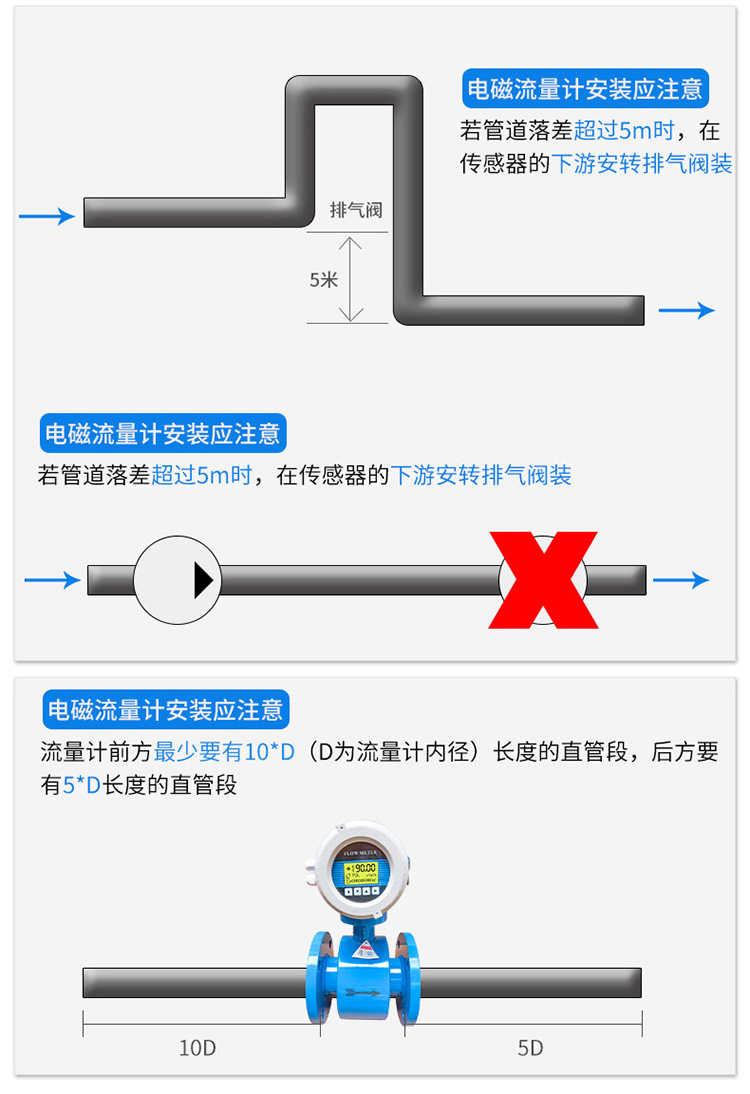

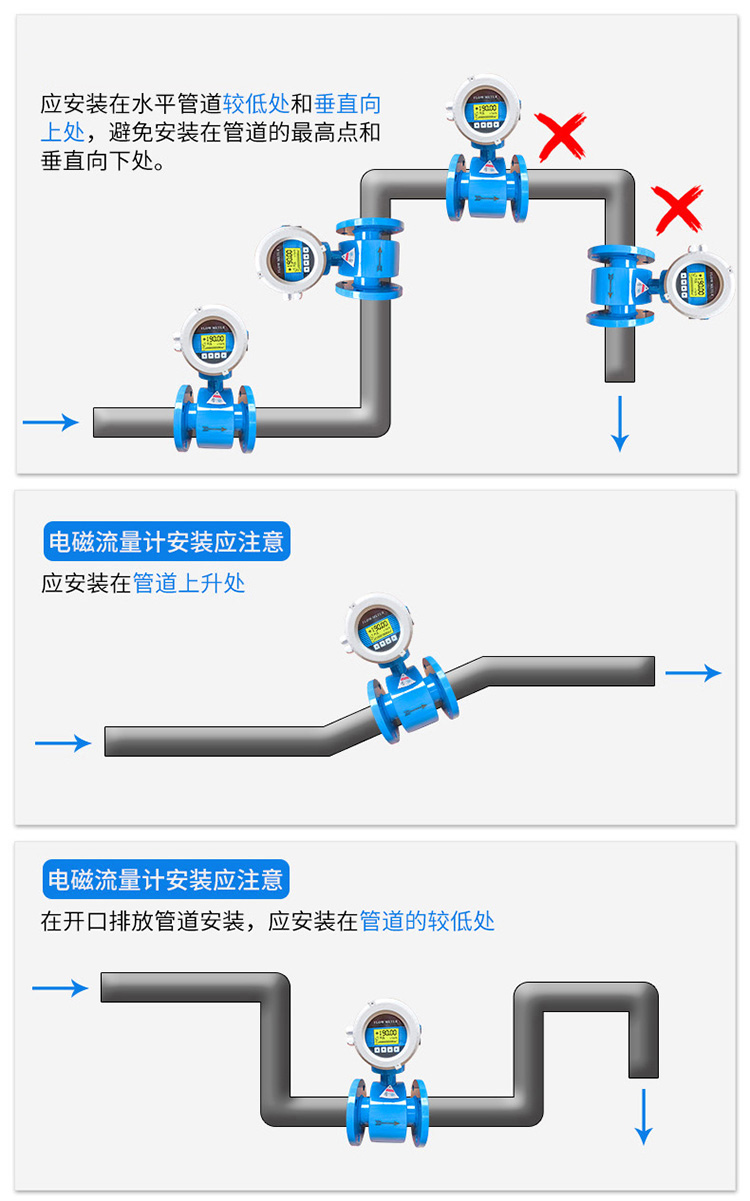

化工污水流量計安裝方法如下：
1、傳感器既可垂直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電*的中心連線處于水平狀態。
2、介質在安裝位置應滿管流動，避免不滿管及氣體吸附在電*上。
3、流量計安裝位置介質不滿管時，可采取抬高流量計后端管路的方法，使其滿管，嚴禁在管道*高點和出水口安裝流量計。
4、流量計前后直管段長度：前段≥10DN,后端≥5DN （DN是管徑）
5、法蘭連接的，把配對法蘭點焊到管道上，把螺栓和本體上的法蘭連接起來的。再進行焊接。
6、加裝式 先把本體上的兩個法蘭和管道焊接，用螺栓螺母把流量計安裝在一起的，在進行點焊的。

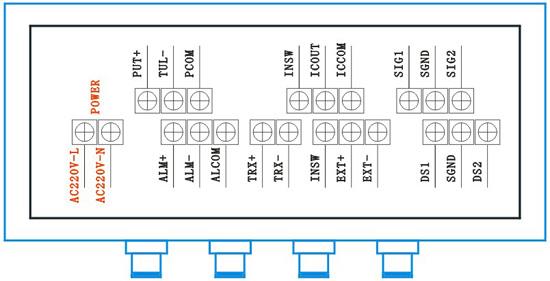

化工污水流量計的接線:
▲分體式安裝連接的信號電纜線越短越好；
▲信號電纜必須與其它動力線嚴格區分開；
▲不能將多余的電纜卷在一起，應將多余的電纜剪掉。電纜進入傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。


購買化工污水流量計應考慮的因素:
作為工業流量儀表,設計單位在為用戶選型時,請認真核對被測介質和工藝參數,以保證選型正確：
1、 適用流量范圍的確定。儀表口徑的選擇是根據流量范圍確定的。對于電磁流量計,一般選擇在流量信號較強而儀表又能長期穩定工作的場合。建議您可根據流速--流量對照表(見下表)再參考實際的工況條件選擇您的儀表口徑,推薦流速在1-3m/s 范圍內,這樣有利于儀表處于適合狀態。
2、 襯里和電*的選擇。電磁流量計除須確定口徑、流量范圍外,要提高其經濟適用性還要選擇傳感器的襯里、配套電 *等相關條件。設計單位可根據不同用戶的介質不同選擇不同的襯里、電*等
3、 壓力及使用情況。電磁流量計除確定了上述條件外,要提高選擇工況壓力、安裝形式、外殼防護等級、防爆要求、輸出配置等使用情況和條件。一體型適用于現場好的室內,分體型適用于傳感器使用環境惡劣、管道震動較大被測介質溫度介質較高的場合,請您按照儀表型號標記來選擇。
